ANLEGGSLASERE OG MOTTAKER

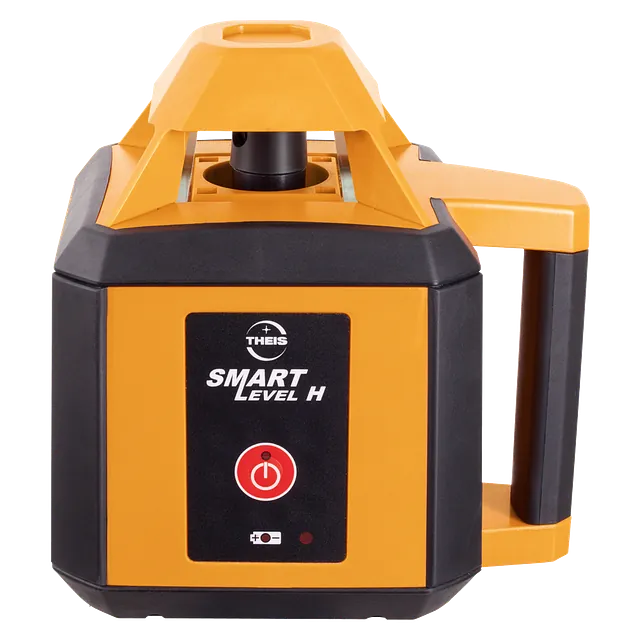

Theis Smart Level H m/mottaker TE-6:
Planlaser inkludert målestav (teleskopstang) og laserstativ (FS20)
| Laser Klasse : | 2 |
| Bølgelengde : | 635 nm |
| Output : | ≤ 1 mW |
| Selvnivellerende rekkevidde : | ± 5° |
| Utjevningsnøyaktighet : | ± 1 mm/10 m |
| Hastighet trinn for trinn modus : | (rpm)600 |
| Strømkilde NiMH: | 4,8 V; 4,0 Ah |
| -Skannefunksjon– | |
| -Manuell karakter– | |
| Driftstid : | 25 t |
| Ladetid : | 6 t |
| Driftstemperatur : | -10 – +50 °C |
| IP 64 : | |
| Vekt : | 2 kg |

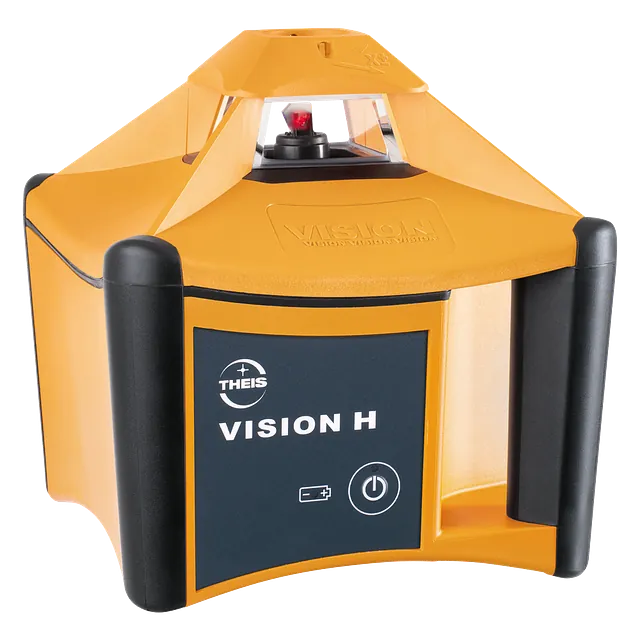

Vision H High Power:
Theis Vision H High Power m/mm mottaker MTR-125
Planlaser med kun en knapp og skumpvarsling.
| Laser Klasse : | 3R |
| Bølgelengde : | 635 nm |
| Output : | 5 mW |
| Range: | 300/750 m |
| Selvnivellerende rekkevidde : | ± 5° |
| Utjevningsnøyaktighet : | ± 1,5 mm/30 m |
| Hastighet trinn for trinn modus : | (rpm)600 |
| Strømkilde NiMH: | NiMH+ or Alkaline “D“ cells |
| -Skannefunksjon– | |
| -Manuell karakter– | |
| Driftstid : | 25 t |
| Ladetid : | 6 t |
| Driftstemperatur : | -15 – +50 °C |
| IP 67 : | |
| Vekt : | 3 kg |
Vision 1N High Power:
Theis Vision 1N High Power m/mm mottaker MTR-125
En falls laser med automatisk over våking av laserplanet,
skumpvarsling, og maskeringsfunksjon
| Fall y akse : | +/-10% |
| Laser stråle : | Maks 750m radius |
| Opplyst LCD-skjerm : | Ja |
| Bølgelengde : | 635nm |
| Fjernkontroll: | 200m |
| Horisontal akse : | Ja |
| Vertikal akse : | Ja |
| Prisme automatisk justering : | +/- 5grader |
| Nøyaktighet | +/- 1,5mm på 30m |
| Rpm: | 0 - 800 |
| Justerbar maskemodus : | Ja |
| Vind funksjon: | Ja |
| Opplyst display: | Ja |
| Ladetid: | 6t |
| IP 67 | |
| Driftstemperatur: | -15/+50grader |
| Vekt | 3kg |

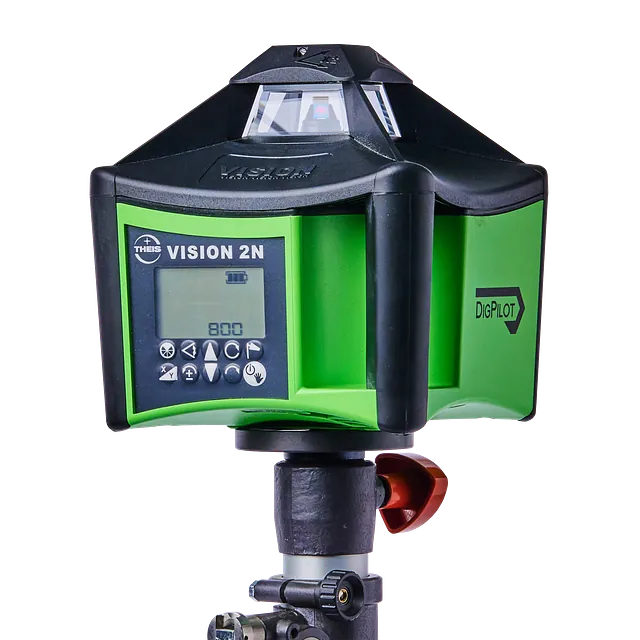

Vision 2N High Power:
Vision 2N High Power Inkl. MTR-125 mm mottaker.
To falls laser med vertikal funksjon. Automatisk overvåkning av laserplanet, skumpvarsling,
og maskeringsfunksjon.
| Fall X og Y akse : | +/-10% |
| Laser stråle : | Maks 750m radius |
| Opplyst LCD-skjerm : | Ja |
| Bølgelengde : | 635nm |
| Fjernkontroll: | 200m |
| Horisontal akse : | Ja |
| Vertikal akse : | Ja |
| Prisme automatisk justering : | +/- 5grader |
| Nøyaktighet | +/- 1,5mm på 30m |
| Rpm: | 0 - 800 |
| Justerbar maskemodus : | Ja |
| Vind funksjon: | Ja |
| Opplyst display: | Ja |
| Ladetid: | 6t |
| IP 67 | |
| Driftstemperatur: | -15/+50grader |
| Vekt | 3kg |

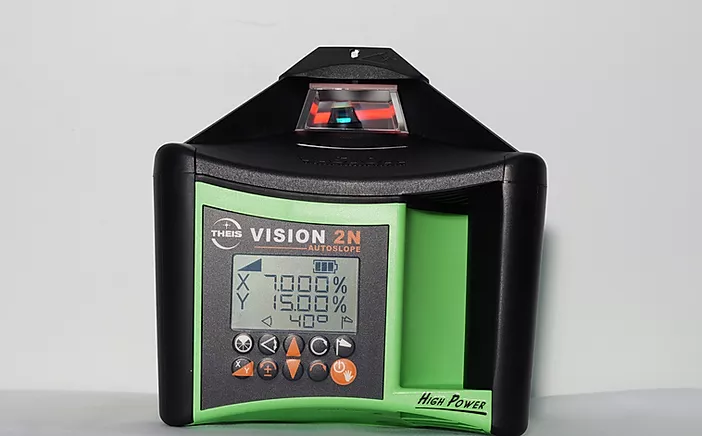

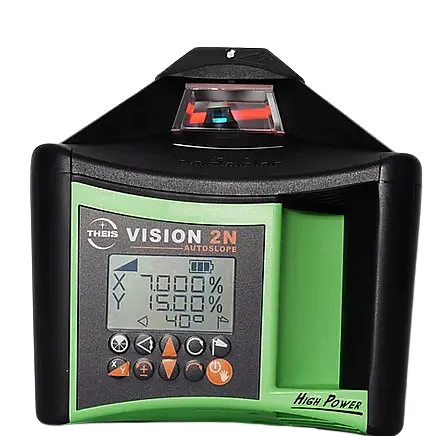

Theis Vision 2N Autoslope, High power
Vision 2N High Power Inkl. MTR-125 mm mottaker og Fj.Kontroll
FB-V.
To fallslaser med automatisk overvåkning og justering av laserplanet
Skråplanet vil bli permanent overvåket elektronisk. En umiddelbar justering vil følge ved
mekaniske eller termiske endringer.
TILT-funksjonen aktiveres ved grove forskjeller slik at målingen stoppes og feilmelding vises
på displayet.
| Fall x og y akse | 15% |
| Laser stråle : | Maks 750m radius |
| Opplyst LCD-skjerm : | Ja |
| Bølgelengde : | 635nm |
| Fjernkontroll: | 200m |
| Horisontal akse : | Ja |
| Vertikal akse : | Ja |
| Prisme automatisk justering : | +/- 5grader |
| Nøyaktighet | +/- 1,5mm på 30m |
| Rpm: | 0 - 1000 |
| Justerbar maskemodus : | Ja |
| Vind funksjon: | Ja |
| Opplyst display: | Ja |
| Ladetid: | 6t |
| IP 67 | |
| Driftstemperatur: | -15/+50grader |
| Vekt | 3kg |

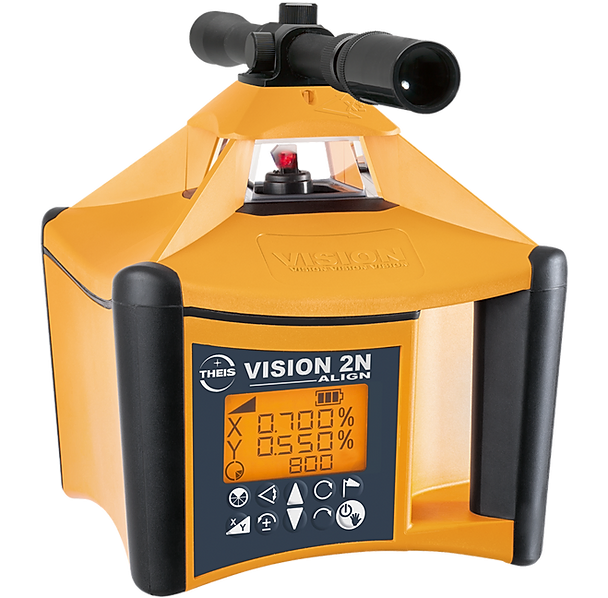

Theis Vision 2N Autoslope Align, High Power
Horisontal/vertikal dual-grade laser med mottaker TE 90 ALIGN for automatisert oppretting
samt automatisk skråningsjustering i to akser. Skråplanet vil bli overvåket selv uten detektor.
En umiddelbar justering vil følge ved termiske eller mekaniske endringer. Laseren har også de
samme funksjonene som VISION 2N AUTOSLOPE.
| Fall x og y akse : | +/-15% |
| Laserstråle : | maks 750m radius |
| Lengde "Align" | 80m |
| Opplyst LCD-skjerm : | Ja |
| Bølgelengde : | 635nm |
| Rekkevidde fjernkontroll | 200m |
| Horisontal akse | Ja |
| Vertikal akse: | Ja |
| Automatisk justering av prisme innvendig | +/- 5grader |
| Nøyaktighet : | +/- 1,5mm på 30m |
| Rpm : | 0 - 1000 |
| Justerbar maskeringsmodus: | Ja |
| Vindfunksjonalitet : | Ja |
| Lys i displayet : | Ja |
| Ladetid : | Ca 6t |
| IP 67: | |
| Temperatur fra/til: | -15/+50 grader |
| Vekt: | 3kg |
TKL-7 Rørlaser
Full automatisk rørlaser med grønn stråle og High power 5mW stråle
Effekten på strålen kan justeres i menyen.
| Fall | -/+10-40% |
| Bølgelengde : | 520 nm |
| Utgangseffekt : | 5mW |
| Selvnivellerende område : | -5 ... + 40% |
| Nøyaktighet | ± 5 mm / 100 moh |
| Oppløsningsskjerm | 0,001% |
| Bankkompensasjon | +/- 4 |
| Retningsinnstillingsområde : | +/- 5 |
| Strømforsyning | Li-ion-batteri |
| Driftstid | ≈ 50 |
| Maksimal ladetid: | ≈ 5 t |
| Arbeidstemperatur | -10 ... +50 ° C |
| Grad av beskyttelse: | IP 68 |
| Vekt: | ≈ 3,0 kg |
| Dimensjoner | Ø 130 x 260 mm |
| Område: | -<200 moh<500 moh |
| Område FB-7 | 150 m fra laserutgang 18 m fra operatørsiden |

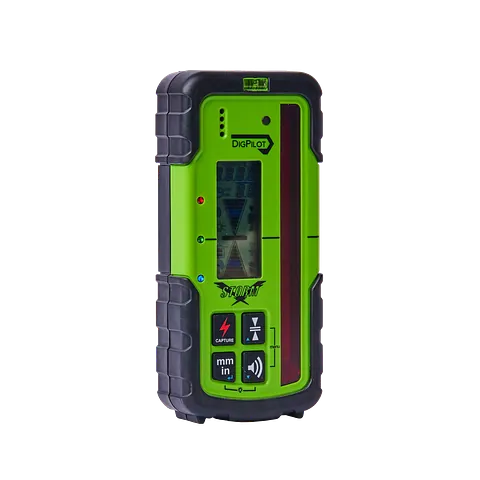

MTR-125 mottaker
En er robust og nøyaktig mm mottaker som kan brukes til vanlige røde
roterende lasere. Mottakeren har også lys i displayet, så det er lett å se i mørket. Kan også stille
nøyaktigheten mellom 0,5mm- 10mm i displayet.
| En akse : | +/-10% |
| Laserstråle : | maks 750m radius |
| Lengde "Align" | 80m |
| Opplyst LCD-skjerm : | Ja |
| Bølgelengde : | 635nm |
| Rekkevidde fjernkontroll | 200m |
| Horisontal akse | Ja |
| Vertikal akse: | Ja |
| Automatisk justering av prisme innvendig | +/- 5grader |
| Nøyaktighet : | +/- 1,5mm på 30m |
| Rpm : | 0 - 1000 |
| Justerbar maskeringsmodus: | Ja |
| Vindfunksjonalitet : | Ja |
| Lys i displayet : | Ja |
| Ladetid : | Ca 6t |
| IP 67: | |
| Temperatur fra/til: | -15/+50 grader |
| Vekt: | 3kg |
